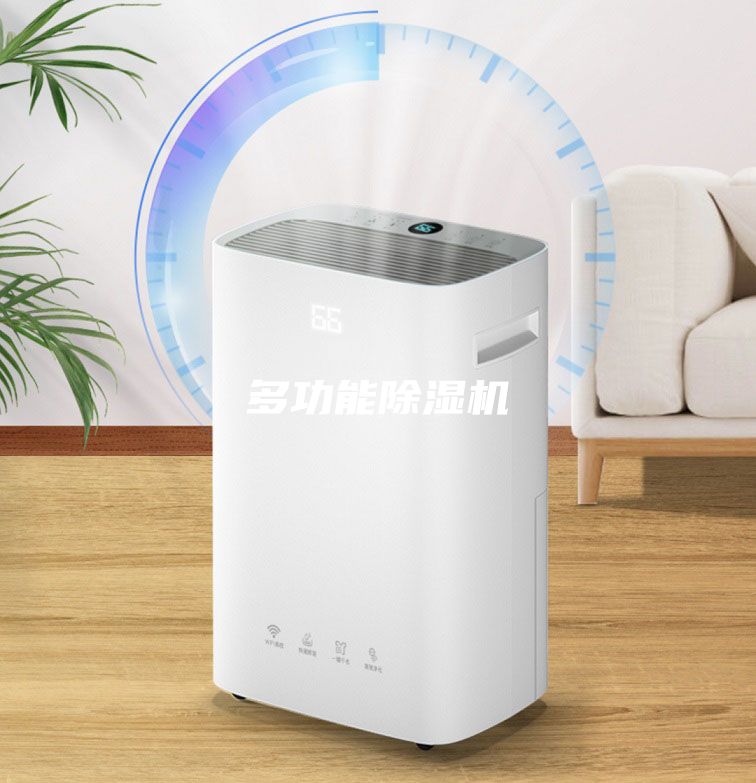

（多功能除濕機）

　　1.本實用新型屬于除濕機技術領域，特別是涉及多功能除濕機。背景技術：2.除濕機又稱為抽濕機、干燥機、除濕器，一般可分為民用除濕機和工業除濕機兩大類，屬于空調家庭中的一個成員，通常，常規除濕機由壓縮機、熱交換器、風扇、盛水器、機殼及控制器組成。3.現有的除濕機在實際的使用過程中，常出現除濕元件濕度飽和的問題，繼而影響了除濕的效果，且現有的除濕機的除濕元件的安裝方式相對固定，使用者在對其進行更換或檢修時，需要耗費一定的時間與精力。技術實現要素：4.本實用新型的目的是提供多功能除濕機，以解決現有的除濕機在實際的使用過程中，常出現除濕元件濕度飽和的問題，繼而影響了除濕的效果，且現有的除濕機的除濕元件的安裝方式相對固定，使用者在對其進行更換或檢修時，需要耗費一定時間與精力的問題。5.本實用新型解決上述技術問題的技術方案如下：多功能除濕機，包括烘干底座：所述烘干底座的頂部設置有四個可拆卸的除濕條安裝罩，所述除濕條安裝罩的內腔嵌入設置有除濕條，所述除濕條安裝罩內腔的頂部設置有香薰塊，所述除濕條安裝罩表面的頂部開設有供香薰氣體散發的散發口，所述除濕條安裝罩的頂部卡合有扇形透明殼體，所述扇形透明殼體的內腔填充有二氧化硅小球，所述除濕條安裝罩的底部卡合有底殼，所述底殼位于烘干底座的內腔，所述烘干底座內腔的底部設置有四個烘干頭，所述底殼和除濕條安裝罩的底部均開設有供烘干頭穿過的圓形通孔，所述底殼底部的兩側均設置有拆裝機構，所述烘干底座正表面的中心處安裝有電源開關，所述烘干底座內壁的底部設置有l(wèi)ed燈帶，所述電源開關的兩側分別設置有安裝在烘干底座正表面的夜燈開關和濕度顯示計，所述烘干底座的背表面安裝有電源座，所述電源座的兩側均設置有開設在烘干底座背表面的散熱孔。6.優選的，所述拆裝機構包括開設在底殼底部兩側的l形滑槽，所述l形滑槽的內腔設置有可滑動的l形限位卡扣，所述除濕條安裝罩底部內腔的兩側均開設有與l形限位卡扣相卡合的限位卡槽。7.優選的，兩個l形限位卡扣相對的一側均固定連接有兩個滑動柱，所述滑動柱的表面套設有彈簧，所述彈簧的一端與l形限位卡扣焊接，所述彈簧的另一端與l形滑槽的內壁相焊接。8.優選的，所述底殼的頂部粘合有彈性橡膠塊，所述彈性橡膠塊的頂部與除濕條安裝罩的底部緊密貼合。9.優選的，所述l形限位卡扣的底部開設有弧形撥槽。10.1、在本實用新型中，通過除濕條安裝罩的設置，對空氣中的濕氣進行清除，在使用一定時間后，通過烘干底座和烘干頭的配合使用，對除濕條安裝罩內部的除濕條進行烘干，并通過拆裝機構的設置，對底殼進行拆裝，對除濕條安裝罩內部除濕條進行更換，即可達到自動烘干反復除濕和便于拆裝更換除濕元件的目的，解決了現有的除濕機在實際的使用過程中，常出現除濕元件濕度飽和的問題，繼而影響了除濕的效果，且現有的除濕機的除濕元件的安裝方式相對固定，使用者在對其進行更換或檢修時，需要耗費一定時間與精力的問題。11.2、本實用新型通過拆裝機構的設置，其中l(wèi)形限位卡扣和限位卡槽的配合使用，使得除濕條安裝罩和底殼相卡合，方便了使用者對除濕條安裝罩的底部進行封閉。12.3、本實用新型通過滑動柱和彈簧的配合使用，對l形限位卡扣起到了推動的作用，使得l形限位卡扣能夠積極的卡入限位卡槽的內腔。13.4、本實用新型通過彈性橡膠塊的設置，使得除濕條安裝罩和底殼存在一定的擠壓力，使得l形限位卡扣能夠穩定的卡合在限位卡槽的內腔，避免了l形限位卡扣發生晃動。14.5、本實用新型通過弧形撥槽的設置，方便了使用者對l形限位卡扣的撥動，繼而方便了使用者對底殼進行拆卸。附圖說明15.通過結合以下附圖所作的詳細描述，本實用新型的上述和/或其他方面的優點將變得更清楚和更容易理解，這些附圖只是示意性的，并不限制本實用新型，其中：16.圖1為本實用新型一種實施例的立體示意圖；17.圖2為本實用新型一種實施例烘干底座和除濕條安裝罩的拆分立體示意圖；18.圖3為本實用新型一種實施例底殼和拆裝機構的立體示意圖；19.圖4為本實用新型圖3中a點的局部放大圖。20.附圖中，各標號所代表的部件列表如下：21.1、烘干底座，2、除濕條安裝罩，3、底殼，4、烘干頭，5、拆裝機構，51、l形滑槽，52、l形限位卡扣，53、限位卡槽，54、滑動柱，55、彈簧，6、電源開關，7、濕度顯示計，8、夜燈開關，9、電源座，10、散熱孔，11、扇形透明殼體，12、散發口，13、彈性橡膠塊，14、弧形撥槽。具體實施方式22.在下文中，將參照附圖描述本實用新型的多功能除濕機的實施例。23.在此記載的實施例為本實用新型的特定的具體實施方式，用于說明本實用新型的構思，均是解釋性和示例性的，不應解釋為對本實用新型實施方式及本實用新型范圍的限制。除在此記載的實施例外，本領域技術人員還能夠基于本技術權利要求書和說明書所公開的內容采用顯而易見的其它技術方案，這些技術方案包括采用對在此記載的實施例的做出任何顯而易見的替換和修改的技術方案。24.本說明書的附圖為示意圖，輔助說明本實用新型的構思，示意性地表示各部分的形狀及其相互關系。請注意，為了便于清楚地表現出本實用新型實施例的各部件的結構，各附圖之間并未按照相同的比例繪制。相同的參考標記用于表示相同的部分。25.圖1?4示出本實用新型一種實施例的多功能除濕機，包括烘干底座1：烘干底座1的頂部設置有四個可拆卸的除濕條安裝罩2，除濕條安裝罩2的內腔嵌入設置有除濕條，除濕條安裝罩2內腔的頂部設置有香薰塊，除濕條安裝罩2表面的頂部開設有供香薰氣體散發的散發口12，除濕條安裝罩2的頂部卡合有扇形透明殼體11，扇形透明殼體11的內腔填充有二氧化硅小球，除濕條安裝罩2的底部卡合有底殼3，底殼3的頂部粘合有彈性橡膠塊13，彈性橡膠塊13的頂部與除濕條安裝罩2的底部緊密貼合，通過彈性橡膠塊13的設置，使得除濕條安裝罩2和底殼3存在一定的擠壓力，使得l形限位卡扣52能夠穩定的卡合在限位卡槽53的內腔，避免了l形限位卡扣52發生晃動，底殼3位于烘干底座1的內腔，烘干底座1內腔的底部設置有四個烘干頭4，底殼3和除濕條安裝罩2的底部均開設有供烘干頭4穿過的圓形通孔，底殼3底部的兩側均設置有拆裝機構5，拆裝機構5包括開設在底殼3底部兩側的l形滑槽51，l形滑槽51的內腔設置有可滑動的l形限位卡扣52，除濕條安裝罩2底部內腔的兩側均開設有與l形限位卡扣52相卡合的限位卡槽53，通過拆裝機構5的設置，其中l(wèi)形限位卡扣52和限位卡槽53的配合使用，使得除濕條安裝罩2和底殼3相卡合，方便了使用者對除濕條安裝罩2的底部進行封閉，兩個l形限位卡扣52相對的一側均固定連接有兩個滑動柱54，滑動柱54的表面套設有彈簧55，彈簧55的一端與l形限位卡扣52焊接，彈簧55的另一端與l形滑槽51的內壁相焊接，通過滑動柱54和彈簧55的配合使用，對l形限位卡扣52起到了推動的作用，使得l形限位卡扣52能夠積極的卡入限位卡槽53的內腔，l形限位卡扣52的底部開設有弧形撥槽14，通過弧形撥槽14的設置，方便了使用者對l形限位卡扣52的撥動，繼而方便了使用者對底殼3進行拆卸，烘干底座1正表面的中心處安裝有電源開關6，烘干底座1內壁的底部設置有l(wèi)ed燈帶，電源開關6的兩側分別設置有安裝在烘干底座1正表面的夜燈開關8和濕度顯示計7，烘干底座1的背表面安裝有電源座9，電源座9的兩側均設置有開設在烘干底座1背表面的散熱孔10。26.工作原理：本實用新型使用時，使用者通過將除濕條安裝罩2安裝在烘干底座1的內腔，使得烘干頭4貫穿至除濕條安裝罩2的內部，當扇形透明殼體11內腔中的二氧化硅小球由橙色變?yōu)榫G色時，說明除濕條安裝罩2內腔中的除濕條處于飽和狀態，隨后開啟烘干底座1，由烘干底座1和烘干頭4的配合使用，對除濕條安裝罩2內部的除濕條進行烘干；27.在除濕條使用一定時效后，使用者通過相向撥動兩個l形限位卡扣52，使得l形限位卡扣52在壓縮滑動柱54的同時脫離限位卡槽53的內腔，此時除濕條安裝罩2與底殼3發生脫離，使用者可自除濕條安裝罩2的底部對除濕條安裝罩2內腔中的除濕條及時進行更換或?qū)ο戕惯M(jìn)行添加；28.通過上述步驟的操作，即可達到自動烘干反復除濕和便于拆裝更換除濕元件的目的。29.綜上所述：該多功能除濕機，通過除濕條安裝罩2的設置，對空氣中的濕氣進行清除，在使用一定時間后，通過烘干底座1和烘干頭4的配合使用，對除濕條安裝罩2內部的除濕條進行烘干，并通過拆裝機構5的設置，對底殼3進行拆裝，對除濕條安裝罩2內部除濕條進行更換，即可達到自動烘干反復除濕和便于拆裝更換除濕元件的目的，解決了現有的除濕機在實際的使用過程中，常出現除濕元件濕度飽和的問題，繼而影響了除濕的效果，且現有的除濕機的除濕元件的安裝方式相對固定，使用者在對其進行更換或檢修時，需要耗費一定時間與精力的問題。30.上述披露的各技術特征并不限于已披露的與其它特征的組合，本領域技術人員還可根據實用新型之目的進行各技術特征之間的其它組合，以實現本實用新型之目的為準。
