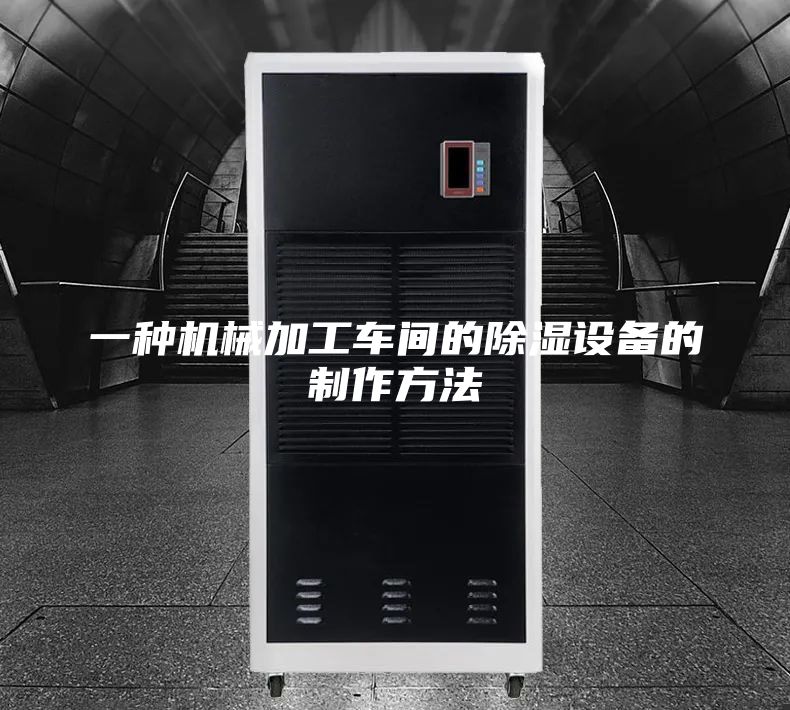

（一種機械加工車間的除濕設備的制作方法）

　　1.本實用新型涉及除濕附屬裝置的技術領域，特別是涉及一種機械加工車間的除濕設備。背景技術：2.眾所周知，除濕機又稱為抽濕機、干燥機、除濕器，一般可分為民用除濕機和工業除濕機兩大類，屬于空調家庭中的一個部分。通常，常規除濕機由壓縮機、熱交換器、風扇、盛水器、機殼及控制器組成，其工作原理是：由風扇將潮濕空氣抽入機內，通過熱交換器，此時空氣中的水分子冷凝成水珠，處理過后的干燥空氣排出機外，如此循環使室內濕度保持在適宜的相對濕度，特別是工業除濕機，應用在醫藥，醫院，電子，計算機，食品行業居多。3.現有的除濕機出風高度不能進行調節，在使用過程中造成一定的局限性。技術實現要素：4.為解決上述技術問題，本實用新型提供一種機械加工車間的除濕設備，其出風高度易于進行調節，可以根據實際需要進行調節，降低使用局限性。5.本實用新型的一種機械加工車間的除濕設備，包括底板、箱體、螺紋桿、限位桿和除濕機本體，所述箱體底端安裝在底板頂部，箱體內部中空且右側壁連通設置有開口，箱體內部設置有上板和下板，上板和下板均設置有軸承，所述螺紋桿兩端分別設置有與兩組所述軸承中部連接的上轉軸和下轉軸，螺紋篙紋連接有驅動塊，驅動塊設置有限位孔，所述限位桿穿過限位孔并且限位桿兩端分別與上板和下板連接，驅動塊右端沿開口伸出至箱體外部然后與所述除濕機本體連接，上轉軸頂端設置有右皮帶輪，箱體左側壁頂端設置有電機，電機輸出端設置有左皮帶輪，左皮帶輪和右皮帶輪套設傳動皮帶，箱體左側壁連通設置有過渡口，除濕機本體前側壁連通設置有出風口和進風口。6.本實用新型的一種機械加工車間的除濕設備，還包括彈簧、限位環和拉環，箱體左側壁頂端設置有擋板，擋板上軸連接有蓋板，擋板前端設置有固定環，固定環上滑動設置有鎖定桿，鎖定桿前端設置有與固定環接觸的連接板，蓋板前端設置有插槽，鎖定桿后端穿過彈簧和限位環然后插入到插槽內部，限位環與鎖定桿固定連接，彈簧兩端分別與固定環和限位環緊密接觸，連接板前端設置有過渡環，所述拉環穿過過渡環。7.本實用新型的一種機械加工車間的除濕設備，還包括螺栓，所述底板底部四個角處均設置有萬向輪，底板頂部左側設置有兩組豎桿，兩組豎桿上軸連接有u型把手，位于前側豎桿前側壁設置有多組螺紋槽，u型把手前端設置有過渡孔，所述螺栓穿過過渡孔然后螺裝至一組所述螺紋槽內部。8.本實用新型的一種機械加工車間的除濕設備，所述限位桿端面形狀呈圓形。9.本實用新型的一種機械加工車間的除濕設備，所述底板頂部設置有橡膠墊，橡膠墊頂端與除濕機本體接觸。10.本實用新型的一種機械加工車間的除濕設備，箱體前端連通設置有檢修口，檢修口處通過合頁活動安裝有門體。11.本實用新型的一種機械加工車間的除濕設備，底板右側壁前端和后端均設置有防撞條。12.與現有技術相比本實用新型的有益效果為：第一、通過電機轉動可驅動除濕機本體發生高度變化，從而使出風高度發生變化，可以根據實際需要進行調節，降低使用局限性；第二、通過設置萬向輪，便于對除濕機本體進行移動，并且可調節u型把手的高度，適用于不同身高的使用者。附圖說明13.圖1是本實用新型的結構示意圖；14.圖2是圖1中b部的局部放大圖；15.圖3是圖1中a部的局部放大圖；16.圖4是彈簧、限位環、擋板、蓋板、固定環、鎖定桿和連接板的左視圖17.圖5是箱體和門體的連接示意圖；18.附圖中標記：1、底板；2、箱體；3、螺紋桿；4、限位桿；5、除濕機本體；6、上板；7、軸承；8、上轉軸；9、驅動塊；10、右皮帶輪；11、電機；12、左皮帶輪；13、傳動皮帶；14、出風口；15、進風口；16、彈簧；17、限位環；18、拉環；19、擋板；20、蓋板；21、固定環；22、鎖定桿；23、過渡環；24、螺栓；25、萬向輪；26、豎桿；27、u型把手；28、橡膠墊；29、門體；30、防撞條；31、連接板。具體實施方式19.下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。20.如圖1至圖5所示，本實用新型的一種機械加工車間的除濕設備,包括底板1、箱體2、螺紋桿3、限位桿4和除濕機本體5，箱體2底端安裝在底板1頂部，箱體2內部中空且右側壁連通設置有開口，箱體2內部設置有上板6和下板，上板6和下板均設置有軸承7，螺紋桿3兩端分別設置有與兩組軸承7中部連接的上轉軸8和下轉軸，螺紋桿3上螺紋連接有驅動塊9，驅動塊9設置有限位孔，限位桿4穿過限位孔并且限位桿4兩端分別與上板6和下板連接，驅動塊9右端沿開口伸出至箱體2外部然后與除濕機本體5連接，上轉軸8頂端設置有右皮帶輪10，箱體2左側壁頂端設置有電機11，電機11輸出端設置有左皮帶輪12，左皮帶輪12和右皮帶輪10套設傳動皮帶13，箱體2左側壁連通設置有過渡口，除濕機本體5前側壁連通設置有出風口14和進風口15，在上板6、下板、兩組軸承7、上轉軸8、下轉軸、螺紋桿3、限位桿4、左皮帶輪12、右皮帶輪10以及傳動皮帶13的相互配合下，電機11轉動使驅動塊9發生升降，從而電機11轉動驅動除濕機本體5發生升降，當出風高度需調節時，操作電機11進行升降即可。21.本實用新型的一種機械加工車間的除濕設備，還包括彈簧16、限位環17和拉環18，箱體2左側壁頂端設置有擋板19，擋板19上軸連接有蓋板20，擋板19前端設置有固定環21，固定環21上滑動設置有鎖定桿22，鎖定桿22前端設置有與固定環21接觸的連接板31，蓋板20前端設置有插槽，鎖定桿22后端穿過彈簧16和限位環17然后插入到插槽內部，限位環17與鎖定桿22固定連接，彈簧16兩端分別與固定環21和限位環17緊密接觸，連接板31前端設置有過渡環23，拉環18穿過過渡環23，正常使用時，鎖定桿22插入到插槽內部，擋板19與蓋板20呈l型，減少雜質對傳動皮帶13的影響，電機11需拆卸或者維護時，勾住拉環18使鎖定桿22脫離鎖定槽，彈簧16被壓縮，然后轉動蓋板20至合適角度。22.本實用新型的一種機械加工車間的除濕設備，還包括螺栓24，底板1底部四個角處均設置有萬向輪25，底板1頂部左側設置有兩組豎桿26，兩組豎桿26上軸連接有u型把手27，位于前側豎桿26前側壁設置有多組螺紋槽，u型把手27前端設置有過渡孔，螺栓24穿過過渡孔然后螺裝至一組螺紋槽內部，u型把手27與兩組豎桿26軸連接，根據使用者身高調節u型把手27的角度，然后就近選擇螺紋槽并且使螺栓24螺裝至這組螺紋槽內部，固定u型把手27的角度，除濕機本體5需移動位置時，在四組萬向輪25的配合下，握住u型把手27來移動即可。23.本實用新型的一種機械加工車間的除濕設備，限位桿4端面形狀呈圓形，降低安裝難度，減小摩擦力。24.本實用新型的一種機械加工車間的除濕設備，底板1頂部設置有橡膠墊28，橡膠墊28頂端與除濕機本體5接觸，當除濕機本體5處于最底端時，橡膠墊28將除濕機本體5支撐起來，減小除濕機本體5的震動。25.本實用新型的一種機械加工車間的除濕設備，箱體2前端連通設置有檢修口，檢修口處通過合頁活動安裝有門體29，打開門體29對箱體2內部部件進行維護。26.本實用新型的一種機械加工車間的除濕設備，底板1右側壁前端和后端均設置有防撞條30，防撞條30在除濕機本體5移動時，減小對底板1以及外界的損傷。27.本實用新型的一種機械加工車間的除濕設備，在上板6、下板、兩組軸承7、上轉軸8、下轉軸、螺紋桿3、限位桿4、左皮帶輪12、右皮帶輪10以及傳動皮帶13的相互配合下，電機11轉動使驅動塊9發生升降，從而電機11轉動驅動除濕機本體5發生升降，當出風高度需調節時，操作電機11進行升降即可，當除濕機本體5處于最底端時，橡膠墊28將除濕機本體5支撐起來，減小除濕機本體5的震動，正常使用時，鎖定桿22插入到插槽內部，擋板19與蓋板20呈l型，減少雜質對傳動皮帶13的影響，電機11需拆卸或者維護時，勾住拉環18使鎖定桿22脫離鎖定槽，彈簧16被壓縮，然后轉動蓋板20至合適角度，u型把手27與兩組豎桿26軸連接，根據使用者身高調節u型把手27的角度，然后就近選擇螺紋槽并且使螺栓24螺裝至這組螺紋槽內部，固定u型把手27的角度，除濕機本體5需移動位置時，在四組萬向輪25的配合下，握住u型把手27來移動即可，防撞條30在除濕機本體5移動時，減小對底板1以及外界的損傷。28.本實用新型的一種機械加工車間的除濕設備，涉及到的除濕機本體5為使用者自行購買，其使用方法詳見其自帶的使用說明書。29.本實用新型的一種機械加工車間的除濕設備，以上所述所有部件的安裝方式、連接方式或設置方式均為焊接、鉚接或其他常見機械方式，其中可滑動/轉動固定即為滑動/轉動狀態下不脫落，密封連通即兩連接件連通的同時進行密封，并且其所有部件的具體結構、型號和系數指標均為其自帶技術，只要能夠達成其有益效果的均可進行實施，上述所有用電模塊及用電器均為市面常見電器件，買回使用時僅需按照一同購回的使用說明書相互電連接即可進行使用，且控制模塊為其常見自帶模塊，故均在此不再贅述。30.本實用新型的一種機械加工車間的除濕設備，在未作相反說明的情況下，“上下左右、前后內外以及垂直水平”等包含在術語中的方位詞僅代表該術語在常規使用狀態下的方位，或?yàn)楸绢I(lǐng)域技術人員理解的俗稱，而不應視為對該術語的限制，與此同時，“第一”、“第二”和“第三”等數列名詞不代表具體的數量及順序，僅僅是用于名稱的區分，而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。31.以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本實用新型的保護范圍。
